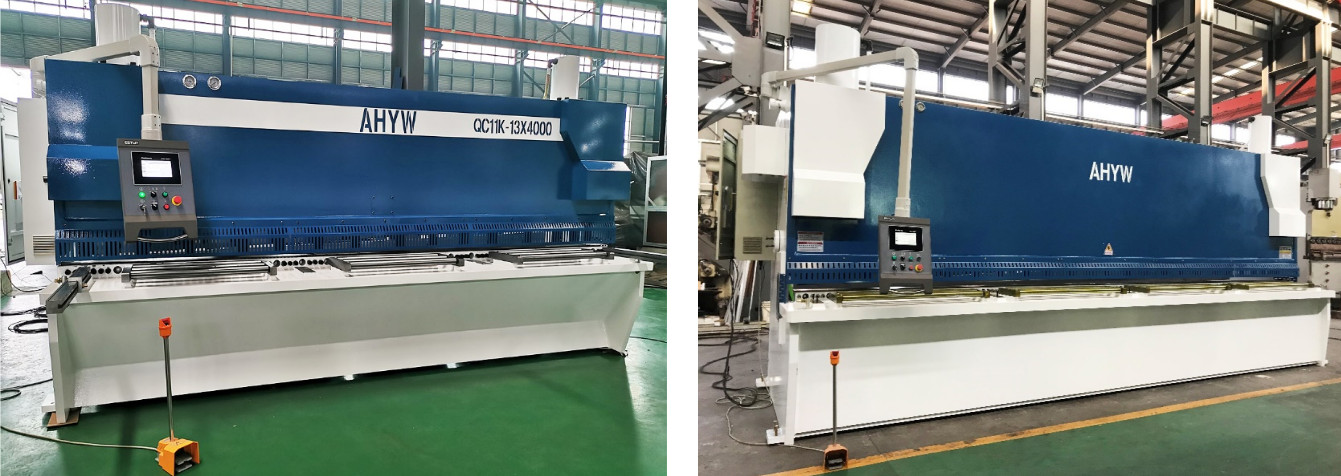

YWGS系列閘式數控剪板機
性能特點
1、采用全鋼板焊接結構，振動消除應力，具有很好的剛性與穩定性。
2、采用滾珠絲桿和直線導軌，伺服控制，定位精度高。
3、串聯油缸使機床在剪切時，剪切角不會變動。
4、蓄能器回程平穩，迅速。
5、刀片間隙自動調整，準確、迅速、方便。
6、剪切角可調，減少板料扭曲變形。
7、電動后擋料、位置顯示器，方便又準確。
8、滾軸式工作臺，減少板料劃傷，并可減少摩擦力。
9、E21S或DAC-360T數控系統。
設備配置
 |
 |
 |

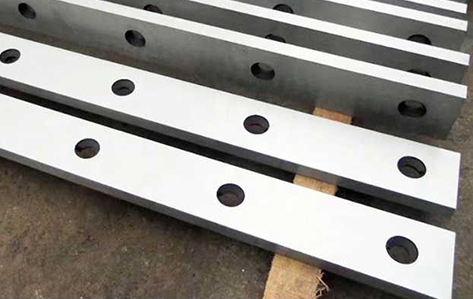

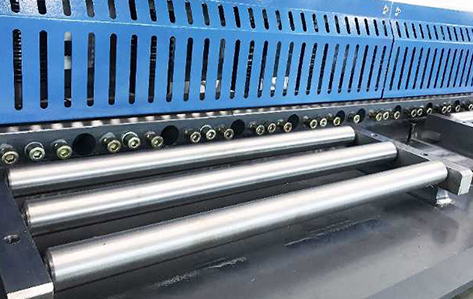

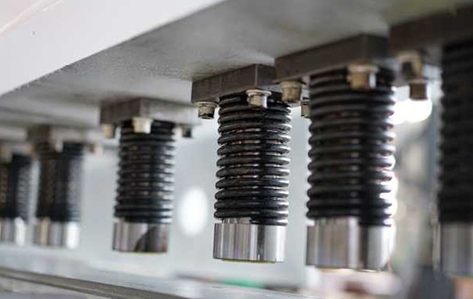

| 滾軸工作臺 Roller table | 壓料腳 Sheet holding cylinder | 刀片 Cutting blade |
 |
 |
 |

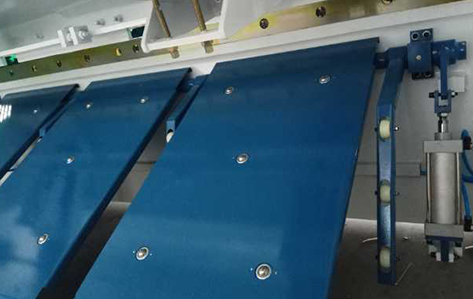

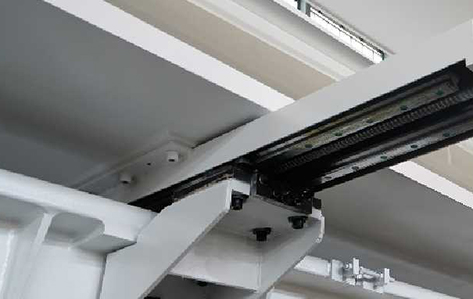

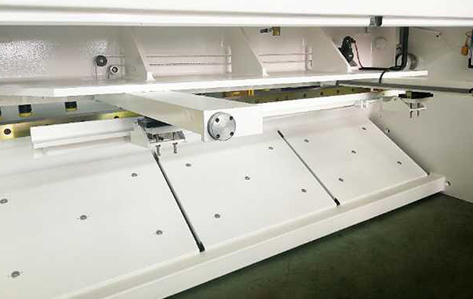

| 滑動落料 Rear slide support | 氣動托料（選配）Pneumatic support(Optional) | 滾珠絲桿&直線導軌 Ball screw & Linear guide |
數控系統 (可選配)
 |
后擋料控制 控制普通電機或變頻器 智能定位 雙路可編程數字輸出 工件計數 40個程序存儲，每個程序25步 單邊定位 退讓功能 參數一鍵備份與恢復 公英制 中/英文 |
 |
LCD顯示，240×128 多工步一次編程，程序自動運行，連續定位 自動退讓，避免后檔料與工件的干涉 單向定位，消除絲桿傳動間隙 公/英制轉換 中英文操作菜單 位置自動補償 充足的加工程序儲存空間 斷電記憶功能 |
 |
高清晰LCD顯示275*48像素 后擋料的控制 刀口間隙的控制 剪切行程的控制 后擋料實際位置與編程值同時顯示剪切計數 100個程序步 面板式安裝 伺服控制/變頻調速控制雙速交流電機控制 |
 |
面板控制 高亮度LCD顯示屏 后擋料控制 退讓功能 剪切角控制 剪切間隙控制 剪切行程控制 壓力控制 各軸可手動移動 |
 |
面板式安裝 高亮LCD顯示屏 后/前擋料控制 退讓功能 剪切角度和間隙控制 剪切行程限制 全部軸都可以手動移動 壓力控制 板材厚度檢測 返回到送料位置功能 板料支撐功能 |
 |
一體式單板 7”觸摸彩屏 最多可控制3 軸 即使復雜的切割也能輕松編程16 + 12 I/O 帶集成 PLC 1個以太網端口 1個RS-232串口 1 個 USB 2.0 端口 2 個模擬輸入 + 2 個模擬輸出可支持 25 種語言 |
主要技術參數
| Type | (mm) | (mm) | (°) | (mm) | (T/min) | (kW) | LxWxH(mm) |
| 6 x 3200 | 6 | 3200 | 0.5-2 | 20-600 | ≥15 | 7.5 | 3820*1580*2100 |
| 6 x 4000 | 6 | 4000 | 0.5-2 | 20-600 | ≥13 | 7.5 | 4620*1630*2160 |
| 6 x 6000 | 6 | 6000 | 0.5-2 | 20-800 | ≥8 | 11 | 6530*2075*2610 |
| 8 x 3200 | 8 | 3200 | 0.5-2 | 20-600 | ≥15 | 11 | 3820*1580*2100 |
| 12 x 3200 | 12 | 3200 | 0.5-2.5 | 20-800 | ≥8 | 18.5 | 3800*2000*2450 |
| 12 x 4000 | 12 | 4000 | 0.5-2.5 | 20-800 | ≥7 | 22 | 4600*1960*2510 |
| 13 x 8000 | 13 | 8000 | 0.5-2.5 | 20-800 | ≥6 | 30*2 | 8600*2900*3100 |
| 16 x 3200 | 16 | 3200 | 0.5-2.5 | 20-800 | ≥8 | 22 | 3940*1960*2400 |
| 16 x 4000 | 16 | 4000 | 0.5-2.5 | 20-800 | ≥7 | 22 | 4750*2010*2640 |
| 20 x 2500 | 20 | 2500 | 0.5-3 | 30-800 | ≥8 | 30 | 4750*2010*2640 |
| 20 x 4000 | 20 | 4000 | 0.5-3 | 30-800 | ≥6 | 37 | 4660*2200*2710 |
| 25 x 2500 | 25 | 2500 | 0.5-3.5 | 40-800 | ≥6 | 37 | 3450*2700*2900 |
注：以上參數僅供參考，如有變動恕不另行通知
